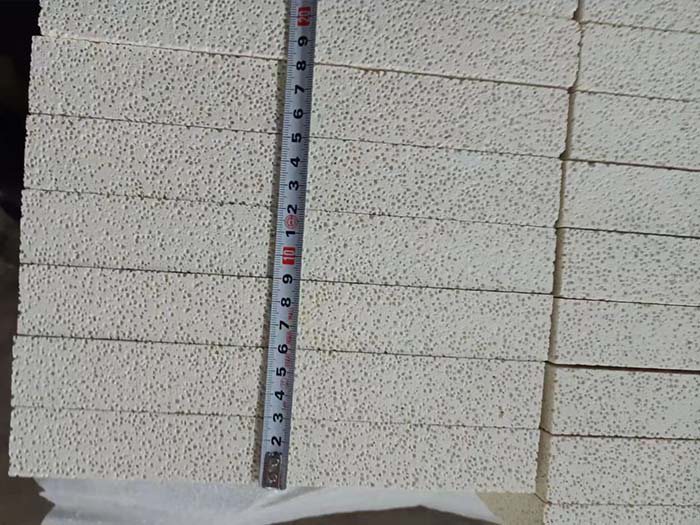

莫來石聚輕磚是當(dāng)前新型的節(jié)能環(huán)保耐火材料，具有良好的隔熱保溫能力。
莫來石是Al2O3-SiO2二元系中常壓下唯一穩(wěn)定存在的二元化合物，化學(xué)式為3Al2O3-2SiO2，天然莫來石非常少，通常用燒結(jié)法或電熔法等人工合成?；瘜W(xué)式：A1xSi2-xO5.5-0.5x。莫來石聚輕磚氧化鋁含量一般在50%~60%之間。
莫來石聚輕磚的特點(diǎn)
1. 耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；
2.低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在節(jié)能方面效果突出；
3.低導(dǎo)熱率，具有很好的隔熱保溫效果,節(jié)能效果顯著。
4.尺寸標(biāo)準(zhǔn)精確，加快砌筑速度，減少耐火泥使用量，在節(jié)省經(jīng)費(fèi)的同時(shí)保證了砌體的強(qiáng)度和穩(wěn)定性，以達(dá)到延長襯里的壽命的目的；
5.其材質(zhì)可加工成特殊形狀,支持定做，用來減少砌磚塊數(shù)和砌縫。
適用于各種工業(yè)窯爐，例如，電瓷抽屜窯、石油裂介爐、冶金熱風(fēng)爐、隧道窯、陶瓷輥道窯、玻璃坩堝窯及各種電爐的內(nèi)襯等，可直接接觸火焰。
理化指標(biāo)
莫來石是Al2O3-SiO2二元系中常壓下唯一穩(wěn)定存在的二元化合物，化學(xué)式為3Al2O3-2SiO2，天然莫來石非常少，通常用燒結(jié)法或電熔法等人工合成?；瘜W(xué)式：A1xSi2-xO5.5-0.5x。莫來石聚輕磚氧化鋁含量一般在50%~60%之間。
莫來石聚輕磚的特點(diǎn)
1. 耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；
2.低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在節(jié)能方面效果突出；
3.低導(dǎo)熱率，具有很好的隔熱保溫效果,節(jié)能效果顯著。
4.尺寸標(biāo)準(zhǔn)精確，加快砌筑速度，減少耐火泥使用量，在節(jié)省經(jīng)費(fèi)的同時(shí)保證了砌體的強(qiáng)度和穩(wěn)定性，以達(dá)到延長襯里的壽命的目的；
5.其材質(zhì)可加工成特殊形狀,支持定做，用來減少砌磚塊數(shù)和砌縫。
適用于各種工業(yè)窯爐，例如，電瓷抽屜窯、石油裂介爐、冶金熱風(fēng)爐、隧道窯、陶瓷輥道窯、玻璃坩堝窯及各種電爐的內(nèi)襯等，可直接接觸火焰。
理化指標(biāo)
| 項(xiàng)目 | 指標(biāo) | |||||||
| JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
| Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
| Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
| 體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
| 常溫耐壓強(qiáng)度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
| 加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
| -1.5~0.5 | ||||||||
| 導(dǎo)熱系數(shù) W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
| 350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
| 600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
| 0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
