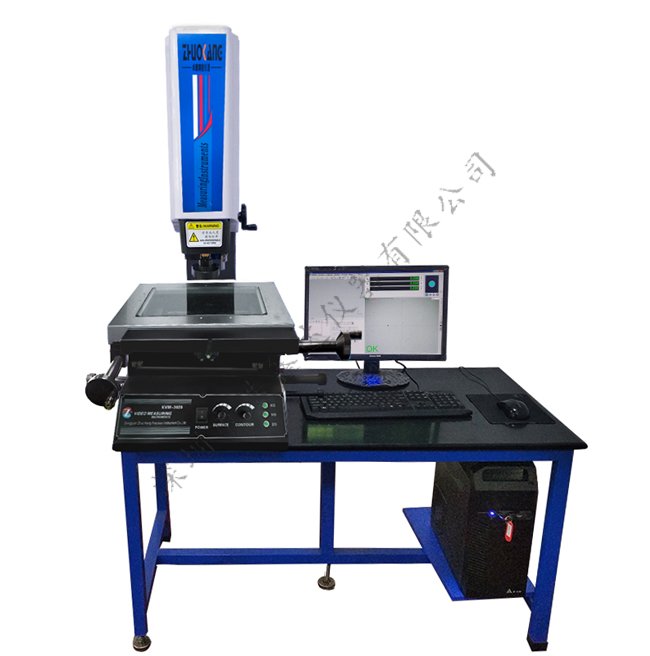

HX-2010型二次元影像測量儀-深圳市浩鑫達儀器有限公司

浩鑫達HX系列二次元影像測量儀簡稱影像測量儀是集光、機、電為一體的精密的二維測量儀器。特別適合用于小件為對象的精密測量或逆向測繪，00級高精度的花石底座和立柱，保證了高強度，耐腐蝕，極高的穩定性雙層高精度高強度工作臺，穩定性好，高精度無牙螺桿傳動，適用于對塑料零件、五金模具、電子組件、光纖器件、精密零件、鐘表零件、小五金等的測量；選配英國Renisham接觸測頭組，可三維測量。

二次元功能：

1、多點測量點、線、圓、弧、橢圓、矩形測量。

2、組合測量、中心點構造、、交點構造、中點構造、線構造、圓構造、角度構造。

3、坐標平移和坐標擺正，提高測量效率。

4、巨集指令，同一種工件批量測量更加方便快捷。

5、測量數據直接輸入到Auto CAD中，成為完整的工程圖；可以對比誤差。

6、測量數據可轉換到辦公文檔office。

7、多種語言界面切換。

8、專業SPC分析報告

9、像素自動找邊：不需要人為判斷現在是否已經點到了物品之上

儀器規格：

儀器型號		HX-1510	HX-2010	HX-2515	HX-3020	HX-4030	HX-5030
工作臺	金屬臺尺寸	354 ×228	460 ×230	450 ×280	510 ×290	606 ×466	700 ×450
	玻璃臺尺寸	210 ×160	270 ×160	306 ×196	360 ×160	450 ×350	550 ×350
	運動行程 (mm)	150 ×100	200 ×100	250 ×150	300 ×200	400 ×300	500 ×300
儀器重量( kg )		100	110	120	200	240	500
測量與瞄準系統		攝影機: 彩色1/2"CCD攝影機 變焦物鏡倍率: 0.7～4.5X
		視頻總倍率: 18～120X 物方視場 : 7～1.1mm
		工作距離 : 108mm
		Z軸升降: 150 mm
數顯分辨率 : 1μm		X.Y坐標測量示值誤差≤ （3+L/200)μm
照明: 表面光源與透射光源均用LED , 亮度可調 電源: 220V(AC) , 50HZ , 30W
測量軟件：標備自動測量軟件，可自動尋邊、去毛刺，可測點、線、圓、圓心距、角度、擺正等
